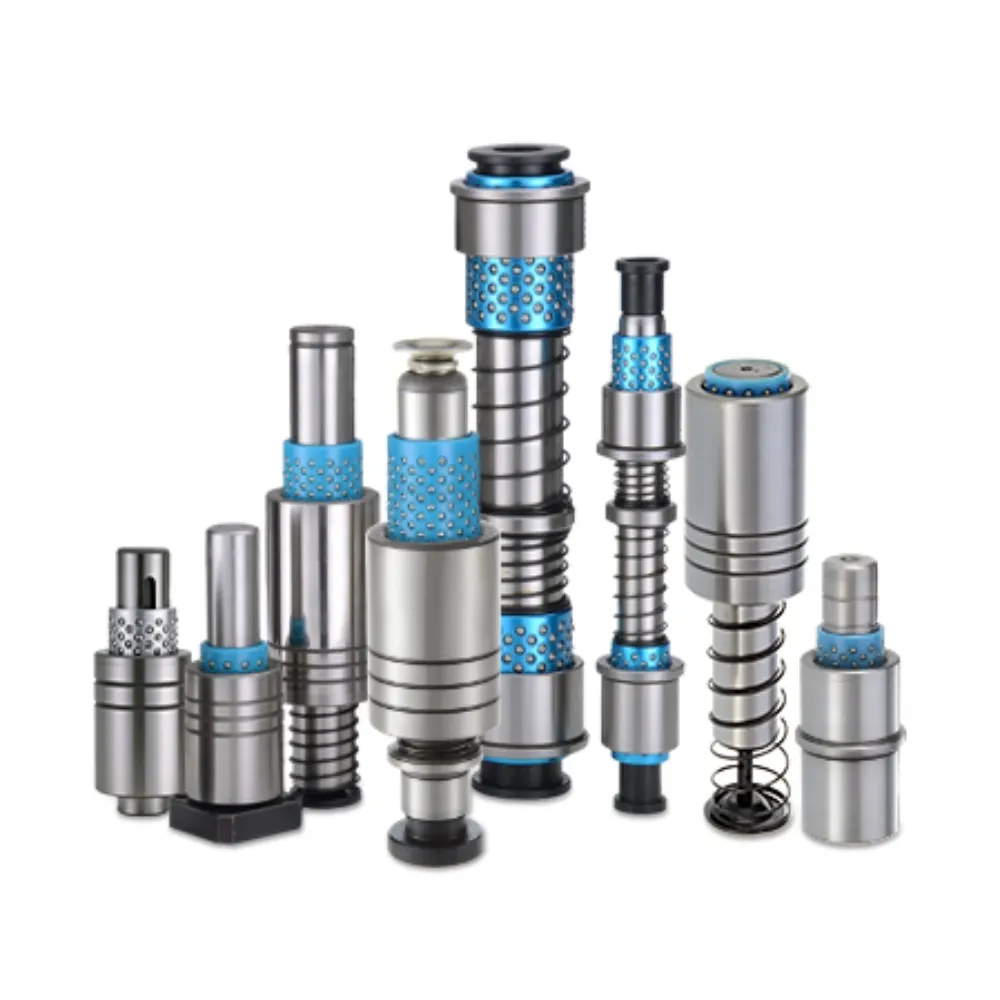

Pilar Panduan Bola Pelat Penari Telanjang
- Precision Rolling Stability System: Memastikan akurasi gerakan terpandu yang konsisten
- Mengurangi Tekanan Kontak Mekanis: Meminimalkan keausan permukaan selama siklus operasi
- High Speed Cycle Performance: Mendukung operasi pelepasan cetakan yang lebih cepat
- Uniform Force Distribution Control: Meningkatkan stabilitas keseimbangan struktural secara keseluruhan
Deskripsi Produk
Pendahuluan
The stripper plate ball guide pillar is a precision mold component designed to support smooth and controlled movement of stripper plates in injection molding systems. It uses a ball bearing guidance structure that significantly reduces friction between moving parts, ensuring stable and efficient operation during repeated mold opening and ejection cycles. This makes it especially suitable for high-speed automated production environments where accuracy and consistency are required.
Manufactured from high-strength hardened steel, the stripper plate ball guide pillar offers excellent wear resistance, kekakuan, dan stabilitas dimensi. Its precision-engineered ball cage system allows rolling contact instead of sliding, minimizing surface damage and improving overall guiding efficiency. The optimized structure helps reduce operating resistance and enhances the performance of ejector and stripper mechanisms under continuous load conditions.
The stripper plate ball guide pillar can be customized in size, panjang, dan toleransi untuk memenuhi berbagai kebutuhan desain cetakan. Sesuai dengan standar internasional seperti ISO, DARI, dan JIS, and can also be produced according to OEM drawings. Widely used in plastic injection molds, automotive parts manufacturing, dan sistem alat industri presisi, it provides reliable guidance performance and long service life in demanding production environments.
Spesifikasi
| Barang | Deskripsi |
|---|---|
| Nama Produk | Pilar Panduan Bola Pelat Penari Telanjang |
| Tipe | Pilar Panduan Bantalan Bola |
| Bahan | Baja SUJ2 / GCr15 / 100Cr6 / SKD |
| Kekerasan | HRC 58–62 |
| Struktur | Sangkar bola / panduan bola linier |
| Perawatan Permukaan | Penggilingan presisi / perlakuan panas |
| Kelurusan | ≤ 0.005 mm |
| Kebulatan | ≤ 0.003 mm |
| Konsentrisitas | ≤ 0.01 mm |
| Rentang panjang | 100 mm – 800 mm (dapat disesuaikan) |
| Toleransi | Standar ISO / DIN atau gambar OEM |
Tiga Aspek Kustomisasi Utama, Disesuaikan dengan Kebutuhan Anda
Mencocokkan berbagai metode kustomisasi untuk memenuhi berbagai kebutuhan.
Manufaktur Presisi, Kualitas Luar Biasa
Gerak Bergulir Gesekan Ultra Rendah
Ball bearing structure enables rolling contact instead of sliding, significantly reducing resistance and ensuring smoother stripper plate movement during high-speed mold operations.
Efisiensi Sistem Ejeksi yang Ditingkatkan
Improves stripping and ejection speed by minimizing mechanical drag, allowing faster cycle times and more efficient mold production in automated manufacturing systems.
Keseimbangan Distribusi Beban yang Ditingkatkan
Rolling elements distribute force evenly across contact surfaces, reducing localized stress and increasing stability of stripper plate guiding under repeated operational loads.
Masa Pakai Cetakan yang Diperpanjang
Reduced friction and wear significantly decrease surface damage, helping prolong overall lifespan of mold guiding components in continuous production environments.
Layanan Berkualitas, Waktu pengiriman yang dipersingkat
Dari tinjauan desain hingga pengiriman, Kami menyediakan tindak lanjut satu lawan satu khusus selama seluruh proses.
Konsultasi → Menyediakan Gambar → Tinjauan Desain & Penawaran → Pemrosesan Pesanan → Inspeksi Kualitas → Pengiriman Tepat Waktu → Tindak Lanjut Purna Jual
Keuntungan kami
Didukung oleh pengalaman teknik lebih dari 25 tahun, Tim kami menawarkan layanan komprehensif—mulai dari desain cetakan yang disesuaikan dan pemesinan presisi hingga produksi skala penuh—didukung oleh sistem jaminan kualitas yang kuat dan layanan pelanggan yang proaktif. Bersertifikat di bawah ISO9001, ISO14001, dan IATF 16949, Kami terus berupaya mencapai keunggulan dalam kualitas, inovasi, dan kepuasan pelanggan.
Lebih dari 100,000 unit tersedia, dengan pengiriman 2 jam untuk produk standar.
Menerapkan sistem inspeksi tiga tahap—pemeriksaan material awal, inspeksi dalam proses, dan inspeksi akhir.
Inventaris besar dan proses cepat, Menjamin pengiriman tepat waktu dengan inspeksi produk 100%.
Rentang Aplikasi
Pilihan utama di berbagai industri.
Pertanyaan yang diajukan
Q1: What is a stripper plate ball guide pillar used for?
It is used in injection molds to guide stripper and ejector plates with low friction and high precision movement.
Q2: What is the advantage of the ball bearing design?
The ball bearing structure reduces sliding friction, allowing smoother motion and improving overall mold efficiency and lifespan.
Q3: Material apa saja yang umum digunakan?
Biasanya terbuat dari baja yang dikeraskan seperti GCr15, SUJ2, or 100Cr6 for high strength and durability.
Q4: Bisakah dikustomisasi?
Iya, ukuran, panjang, toleransi, and structure can be customized according to specific mold design requirements.
Q5: Where is it mainly used?
Cetakan ini banyak digunakan dalam cetakan injeksi plastik, automotive parts production, and high-precision industrial molding systems.
